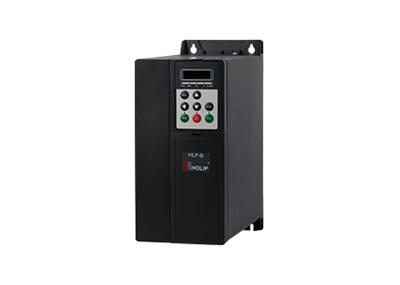

高性能矢量型丨HLP-B
HLP-B系列變頻器是海利普基于Danfoss技術平臺而研發的高性能、多功能矢量型變頻器，具有開環轉速控制、閉環轉速控制、閉環過程控制和開環轉矩控制四種控制模式。
² 高可靠性
u 長壽命設計
u 優秀的風道設計保證了最佳散熱
u 嚴格的設計測試生產體系
u 30kW及以上機型雙重容量設計
² 高環境適應性
u 寬電壓范圍設計
u 適應中國用戶的EMC特性
u 18.5kW及以上內置直流電抗器，極大地抑制了射頻干擾和諧波干擾
² 優秀的用戶友好性
u 顯示界面友好、用戶操作簡便
u 支持IO板定制化
u 書本型結構設計，可并排安裝，節省用戶安裝空間
u 多種安裝方式
u 具有豐富的外圍擴展卡（IO擴展卡、COPY卡，PG卡、CANopen卡等）滿足不同客戶需求
² 優秀的控制性能
u 采用高性能的矢量控制算法，速度精度高、響應快
u 同時適用于異步電機和同步電機的調速控制要求
u 內置簡易PLC控制器可實現各種邏輯控制
u 具有自動省能源功能，運行中可根據負載功率自動調節變頻器輸出功率以節省能源
|
項目 |
說明 |
規格 |
|
輸入電源 |
電壓 |
單 / 三相 200~240V -10%~ + 10% ; 三相 380~480V -10%~ + 10% ; |
|
頻率 |
48-62Hz; |
|
|
最大不平衡度 |
3% ; |
|
|
輸出電源 |
輸出電壓 |
三相0~ 100%輸入電壓； |
|
輸出頻率 |
V/F : 0-1000Hz ;VVC+：0-200Hz ; |
|
|
控制端子 |
數字輸入 |
共有6路數字輸入端子，多達39種功能選擇； 掃描時間1ms; |
|
模擬量輸入 |
2路模擬量輸入（VI、AI），均可接收電壓或電流信號； 最大誤差為全范圍的0.5‰； 解析度 11bit; 掃描時間1ms; |
|
|
脈沖輸入 |
1路脈沖輸入（DI4），可接收20Hz-50KHz的脈沖； 最大誤差為全范圍的0.5‰； 解析度 11bit; 掃描時間16ms; |
|
|
數字輸出 |
共有兩路數字式輸出（DO1、DO2），多達67種功能選擇； 兩路繼電器輸出（KA-KB、FA-FB-FC），多達67種功能選擇； 掃描時間16ms; |
|
|
模擬量輸出 |
共2路模擬量輸出（VO、AO），VO即可輸出電壓也可輸出電流信號，AO只能輸出電流信號，多達11種功能選擇； 最大誤差為全范圍的4‰； 解析度 11bit; 掃描時間16ms; |
|
|
脈沖輸出 |
共有一路脈沖輸出（DO1），可顯示多達12種狀態； 最大誤差為全范圍的0.5‰； 解析度 11bit； 掃描時間16ms; |
|
|
輸出電源 |
VDD: 24V DC電源； +10V：10V DC電源； |
|
|
RS485通信 |
端子名稱：1組端子：RS+（TX+,RX+）,RS- (TX-,RX-)； 通信地：COM； |
|
|
環境 |
防護等級 |
IP20; |
|
操作溫度 |
-10℃~40℃； |
|
|
操作濕度 |
5%-85%(95%時不結露）； |
|
|
振動 |
1.14g ; |
|
|
最大海拔 |
1000m , 1000m以上需降額使用； |
變頻器
高性能矢量型丨HLP-B
HLP-B系列變頻器是海利普基于Danfoss技術平臺而研發的高性能、多功能矢量型變頻器，具有開環轉速控制、閉環轉速控制、閉環過程控制和開環轉矩控制四種控制模式。
² 高可靠性
u 長壽命設計
u 優秀的風道設計保證了最佳散熱
u 嚴格的設計測試生產體系
u 30kW及以上機型雙重容量設計
² 高環境適應性
u 寬電壓范圍設計
u 適應中國用戶的EMC特性
u 18.5kW及以上內置直流電抗器，極大地抑制了射頻干擾和諧波干擾
² 優秀的用戶友好性
u 顯示界面友好、用戶操作簡便
u 支持IO板定制化
u 書本型結構設計，可并排安裝，節省用戶安裝空間
u 多種安裝方式
u 具有豐富的外圍擴展卡（IO擴展卡、COPY卡，PG卡、CANopen卡等）滿足不同客戶需求
² 優秀的控制性能
u 采用高性能的矢量控制算法，速度精度高、響應快
u 同時適用于異步電機和同步電機的調速控制要求
u 內置簡易PLC控制器可實現各種邏輯控制
u 具有自動省能源功能，運行中可根據負載功率自動調節變頻器輸出功率以節省能源
|
項目 |
說明 |
規格 |
|
輸入電源 |
電壓 |
單 / 三相 200~240V -10%~ + 10% ; 三相 380~480V -10%~ + 10% ; |
|
頻率 |
48-62Hz; |
|
|
最大不平衡度 |
3% ; |
|
|
輸出電源 |
輸出電壓 |
三相0~ 100%輸入電壓； |
|
輸出頻率 |
V/F : 0-1000Hz ;VVC+：0-200Hz ; |
|
|
控制端子 |
數字輸入 |
共有6路數字輸入端子，多達39種功能選擇； 掃描時間1ms; |
|
模擬量輸入 |
2路模擬量輸入（VI、AI），均可接收電壓或電流信號； 最大誤差為全范圍的0.5‰； 解析度 11bit; 掃描時間1ms; |
|
|
脈沖輸入 |
1路脈沖輸入（DI4），可接收20Hz-50KHz的脈沖； 最大誤差為全范圍的0.5‰； 解析度 11bit; 掃描時間16ms; |
|
|
數字輸出 |
共有兩路數字式輸出（DO1、DO2），多達67種功能選擇； 兩路繼電器輸出（KA-KB、FA-FB-FC），多達67種功能選擇； 掃描時間16ms; |
|
|
模擬量輸出 |
共2路模擬量輸出（VO、AO），VO即可輸出電壓也可輸出電流信號，AO只能輸出電流信號，多達11種功能選擇； 最大誤差為全范圍的4‰； 解析度 11bit; 掃描時間16ms; |
|
|
脈沖輸出 |
共有一路脈沖輸出（DO1），可顯示多達12種狀態； 最大誤差為全范圍的0.5‰； 解析度 11bit； 掃描時間16ms; |
|
|
輸出電源 |
VDD: 24V DC電源； +10V：10V DC電源； |
|
|
RS485通信 |
端子名稱：1組端子：RS+（TX+,RX+）,RS- (TX-,RX-)； 通信地：COM； |
|
|
環境 |
防護等級 |
IP20; |
|
操作溫度 |
-10℃~40℃； |
|
|
操作濕度 |
5%-85%(95%時不結露）； |
|
|
振動 |
1.14g ; |
|
|
最大海拔 |
1000m , 1000m以上需降額使用； |
