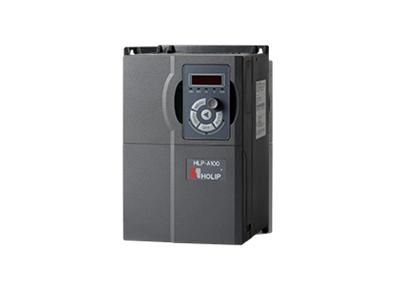

項目

說明

規格

輸入電源

電壓

單/三相200~240V -20%~+10%；

三相 380~480V -20%~+10%；

頻率

48~62Hz；

最大不平衡度

3%；

輸出電源

輸出電壓

三相0~100% 輸入電壓；

輸出頻率

V/F ：0~400Hz；

矢量控制：0~200Hz；

主要控制功能

控制模式

V/F，矢量控制；

起動轉矩

0.5Hz   150%；

過載能力

150%額定輸出電流 (60s) ；

200%額定輸出電流(1s)；

載波頻率

2k~16kHz；

速度設定

解析度

數字： 0.001Hz ；

模擬：最大操作頻率的0.5‰；

開環轉速

控制精度

30~4000rpm；

誤差±8 rpm；

控制命令來源

操作面板，數字端子，通訊控制字；

設定頻率來源

面板，模擬量，脈沖，通訊給定；

加減速時間

 4組加減速時間0.05-3600.00s；

基本功能

速度開環控制、過程閉環控制、轉矩開環控制、電機自學習、電機預勵磁、自動轉差補償、自動負載補償、自動穩壓功能、多點V/F曲線、加減速曲線、直流制動、交流制動、轉速限制、電流限制、轉矩限制、頻率跟蹤起動、自動復位再起動；

應用功能

擺頻控制、點動控制、外控多段速、簡易PLC（包括順序控制、并行控制）、機械制動控制、 UP/DOWN功能、相對增加/相對減小、相對比例設定、高速脈沖輸入輸出功能、計數器、計時器、內置PID控制器；

保護功能

電源缺相保護，欠壓保護，過壓保護，過流保護，過載保護，輸出缺相保護，輸出短路保護，輸出接地保護，過熱保護，信號斷線，AMA失敗，CPU故障，按鈕禁用，復制失效，LCP通訊錯誤，參數只讀，數值超出范圍，不可在運行中執行；

基本型IO板

控制端子

輸入端子

5個數字量輸入端子；

1個模擬量輸入端子，均支持接收電壓或電流信號；

輸出端子

1個數字量輸出端子；

1個繼電器輸出端子；

1個模擬量輸出端子，即可輸出電壓，也可輸出電流信號；

電源端子

1個10V電源端子，最大輸出電流10mA；

通訊端子

1組通訊端子，最大波特率38400bit/s；

擴展型IO板

控制端子

輸入端子

6個數字量輸入端子，其中1個支持最高100kHz高速脈沖輸入；

 2個模擬量輸入端子，均支持接收電壓或電流信號；

輸出端子

2個數字量輸出端子，其中1個支持最高100kHz高速脈沖輸出

2個繼電器輸出端子；

2個模擬量輸出端子，其中1個即可輸出電壓，也可輸出電流信號，另一個僅支持電流輸出信號；

電源端子

1個24V電源端子，最大輸出電流200mA；

1個10V電源端子，最大輸出電流10mA；

通訊端子

1組通訊端子，最大波特率115200bit/s；

面板

5位8段

LED顯示

可顯示頻率、警報，狀態等各種數據信息；

指示燈

指示燈FWD、REV、Hz、A、RPM顯示變頻器的各種狀態；

監視功能

參考值，輸出頻率，反饋值，輸出電流，直流母線電壓，輸出電壓，輸出功率，輸入端子狀態，輸出端子狀態，模擬量輸入值，模擬量輸出值，歷史1-10次故障記錄和累計工作時間等；

環境

防護等級

IP20；

操作溫度

-10℃~50℃，40℃以上需降容使用；

操作濕度

5%-85%（95%時不結露）；

振動

≤75KW：1.14g；

90-220KW：0.7g；

最大海拔

1000m，1000m以上需降檔使用；

電機線長度

屏蔽線：50米，非屏蔽線：100米；

其他

直流電抗器

37kW及以上機型內置直流電抗器；

制動單元

22kW及以下機型內置制動單元；
