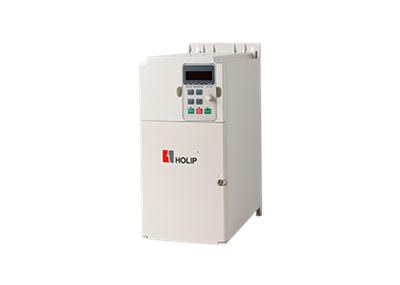

多功能矢量型丨HLP-NV
HLP-NV系列變頻器是海利普針對輕工機械市場的一款多功能矢量型變頻器，體積小巧，性能卓越、可靠性高，加上良好的用戶界面和精巧的體形，將給您帶來意想不到的使用效果。
² 高可靠性
u 長壽命設計
u 產品設計嚴格遵循IEC國際標準
² 高環境適應性
u 獨立風道設計
u PCBA 100% 涂層覆蓋率
u 寬散熱器齒距設計
u 寬電壓范圍設計
u 適應中國用戶的EMC特性
u REI開關設計
u 可共直流母線連接
u 多種保護功能
² 優秀的用戶友好性
u 用戶操作簡便、面板可熱插拔
u 產品體積小巧，外觀漂亮
u 書本型結構設計，方便并排安裝，節省用戶安裝空間
² 優秀的控制性能
u 采用矢量控制算法，低頻力矩高
u 內置制動單元
u 內置簡易PLC控制器可實現各種邏輯控制
u 內置電子熱繼電器（ETR）
|
項目 |
說明 |
規格 |
|
輸入電源 |
電壓 |
單 / 三相 200~240V -10%~ + 10% ; 三相 380~480V -10%~ + 10% ; |
|
頻率 |
48-62Hz; |
|
|
能效率 |
>0.98; |
|
|
輸出過載 |
150%額定負載1分鐘 |
|
|
加減速時間 |
0.05~3600秒 |
|
|
輸出電源 |
輸出電壓 |
三相0~ 100%輸入電壓； |
|
輸出頻率 |
V/F : 0-400HZ ; 矢量控制:0-200HZ ; |
|
|
控制端子
|
輸入端子 |
5路數字量輸入端子，其中一路支持最高5kHz脈沖輸入； 1路模擬量輸入端子，支持接收電壓或電流信號； |
|
輸出端子 |
1路繼電器輸出端子； 1路模擬量輸出端子，僅支持電流輸出信號； |
|
|
電源端子 |
1路24V電源端子，最大輸出電流200mA； 1路10V電源端子，最大輸出電流10mA |
|
|
通訊端子 |
1組通訊端子，最大波特率38400bit/s； |
|
|
面板 |
5位8段LED顯示 |
可顯示頻率、警報，狀態等各種數據信息： |
|
指示燈 |
指示燈FWD、REV、Hz、A、RPM顯示變頻器的各種狀態； |
|
|
監視功能 |
參考值，輸出頻率，反饋值，輸出電流，直流母線電壓，輸出電壓，輸出功率， 輸入端子狀態，輸出端子狀態，模擬量輸入值，模擬量輸出值，歷史1-10次故障記錄和累計工作時間等； |
|
|
環境 |
防護等級 |
IP20; |
|
操作溫度 |
-10℃~50℃，40以上需降容使用； |
|
|
操作濕度 |
5%-85%(95%時不結露）； |
|
|
振動 |
1.14g ; |
|
|
最大海拔 |
1000m ，1000m以上需降檔使用； |
|
|
電機線長度 |
屏蔽線：5米，非屏蔽線：50米； |
|
|
其他 |
直流電抗器 |
18.5kW及以上機型內置直流電抗器； |
|
制動單元 |
單/三相220V 1.5~3.7kW和三相380V 1.5~22kW機型內置制動單元； |
變頻器
多功能矢量型丨HLP-NV
HLP-NV系列變頻器是海利普針對輕工機械市場的一款多功能矢量型變頻器，體積小巧，性能卓越、可靠性高，加上良好的用戶界面和精巧的體形，將給您帶來意想不到的使用效果。
² 高可靠性
u 長壽命設計
u 產品設計嚴格遵循IEC國際標準
² 高環境適應性
u 獨立風道設計
u PCBA 100% 涂層覆蓋率
u 寬散熱器齒距設計
u 寬電壓范圍設計
u 適應中國用戶的EMC特性
u REI開關設計
u 可共直流母線連接
u 多種保護功能
² 優秀的用戶友好性
u 用戶操作簡便、面板可熱插拔
u 產品體積小巧，外觀漂亮
u 書本型結構設計，方便并排安裝，節省用戶安裝空間
² 優秀的控制性能
u 采用矢量控制算法，低頻力矩高
u 內置制動單元
u 內置簡易PLC控制器可實現各種邏輯控制
u 內置電子熱繼電器（ETR）
|
項目 |
說明 |
規格 |
|
輸入電源 |
電壓 |
單 / 三相 200~240V -10%~ + 10% ; 三相 380~480V -10%~ + 10% ; |
|
頻率 |
48-62Hz; |
|
|
能效率 |
>0.98; |
|
|
輸出過載 |
150%額定負載1分鐘 |
|
|
加減速時間 |
0.05~3600秒 |
|
|
輸出電源 |
輸出電壓 |
三相0~ 100%輸入電壓； |
|
輸出頻率 |
V/F : 0-400HZ ; 矢量控制:0-200HZ ; |
|
|
控制端子
|
輸入端子 |
5路數字量輸入端子，其中一路支持最高5kHz脈沖輸入； 1路模擬量輸入端子，支持接收電壓或電流信號； |
|
輸出端子 |
1路繼電器輸出端子； 1路模擬量輸出端子，僅支持電流輸出信號； |
|
|
電源端子 |
1路24V電源端子，最大輸出電流200mA； 1路10V電源端子，最大輸出電流10mA |
|
|
通訊端子 |
1組通訊端子，最大波特率38400bit/s； |
|
|
面板 |
5位8段LED顯示 |
可顯示頻率、警報，狀態等各種數據信息： |
|
指示燈 |
指示燈FWD、REV、Hz、A、RPM顯示變頻器的各種狀態； |
|
|
監視功能 |
參考值，輸出頻率，反饋值，輸出電流，直流母線電壓，輸出電壓，輸出功率， 輸入端子狀態，輸出端子狀態，模擬量輸入值，模擬量輸出值，歷史1-10次故障記錄和累計工作時間等； |
|
|
環境 |
防護等級 |
IP20; |
|
操作溫度 |
-10℃~50℃，40以上需降容使用； |
|
|
操作濕度 |
5%-85%(95%時不結露）； |
|
|
振動 |
1.14g ; |
|
|
最大海拔 |
1000m ，1000m以上需降檔使用； |
|
|
電機線長度 |
屏蔽線：5米，非屏蔽線：50米； |
|
|
其他 |
直流電抗器 |
18.5kW及以上機型內置直流電抗器； |
|
制動單元 |
單/三相220V 1.5~3.7kW和三相380V 1.5~22kW機型內置制動單元； |
