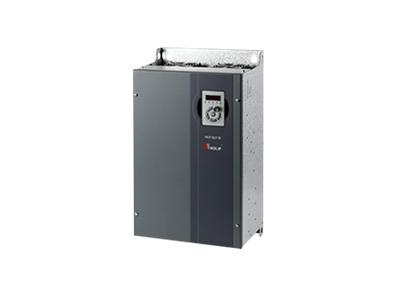

通用多功能型丨HLP-SJ110
HLP-SJ110系列變頻器是基于A(yíng)100平臺開發的針對中等強度負載的通用多功能型變頻器。過載能力135％ 額定輸出電流1min，180％ 額定輸出電流1s。
² 高可靠性
u 長壽命設計
u 嚴格的設計測試生產體系
² 高環境適應性
u 獨立風道設計
u PCBA 100% 涂層覆蓋率
u 寬散熱器齒距設計
u 風機易更換清理設計
u 37kW及以上機型內置直流電抗器
u 寬電壓范圍設計
u 適應性中國用戶的EMC特性
² 優秀的用戶友好性
u 用戶操作簡便
u 產品體積小
u 多種安裝方式
² 優秀的控制性能
u 矢量控制保證了優秀的控制性能
u 不同轉速下的轉矩特性
u 1Hz帶100%額定負載突然加載和卸載的轉矩，轉速曲線
|
項目 |
說明 |
規格 |
|
輸入電源 |
電壓 |
單 / 三相 200~240V -20%~ + 10% ; 三相 380~480V -20%~ + 10% ; |
|
頻率 |
48-62Hz; |
|
|
最大不平衡度 |
3% ; |
|
|
輸出電源 |
輸出電壓 |
三相 0~ 100%輸入電壓； |
|
輸出頻率 |
V/F : 0-400Hz ;矢量控制:0-200Hz ; |
|
|
IO板控制端子
|
輸入端子 |
6路數字量輸入端子； 2路模擬量輸入端子，均支持接收電壓或電流信號； |
|
輸出端子 |
2路數字量輸出端子，其中1路支持最高100kHz高速脈沖輸出； 2路繼電器輸出端子； 2路模擬量輸出端子，其中1路即可輸出電壓，也可輸出電流信號， 另一個僅支持電流輸出信號； |
|
|
電源端子 |
1路24V電源端子，最大輸出電流200mA ; 1路10V電源端子，最大輸出電流10mA ; |
|
|
通訊端子 |
1組通訊端子，最大波特率115200bit/s ; |
|
|
面板 |
5位8段LED顯示 |
可顯示頻率、警報，狀態等各種數據信息： |
|
指示燈 |
指示燈FWD、REV、Hz、A、RPM顯示變頻器的各種狀態； |
|
|
監視功能 |
參考值，輸出頻率，反饋值，輸出電流，直流母線電壓，輸出電壓，輸出功率， 輸入端子狀態，輸出端子狀態，模擬量輸入值，模擬量輸出值，歷史1-10次故障記錄和累計工作時間等； |
|
|
環境 |
防護等級 |
IP20; |
|
操作溫度 |
-10℃~50℃，40℃以上需降容使用； |
|
|
操作濕度 |
5%-85%(95%時不結露）； |
|
|
振動 |
≤ 75kW : 1.14g ; ≥ 90kW : 0.7g ; |
|
|
最大海拔 |
1000m , 1000m以上需降檔使用； |
|
|
電機線長度 |
屏蔽線：50米；非屏蔽線：100米； |
|
|
其他 |
直流電抗器 |
37kW及以上機型內置直流電抗器； |
|
制動單元 |
22kW及以下機型內置制動單元； |
變頻器
通用多功能型丨HLP-SJ110
HLP-SJ110系列變頻器是基于A(yíng)100平臺開發的針對中等強度負載的通用多功能型變頻器。過載能力135％ 額定輸出電流1min，180％ 額定輸出電流1s。
² 高可靠性
u 長壽命設計
u 嚴格的設計測試生產體系
² 高環境適應性
u 獨立風道設計
u PCBA 100% 涂層覆蓋率
u 寬散熱器齒距設計
u 風機易更換清理設計
u 37kW及以上機型內置直流電抗器
u 寬電壓范圍設計
u 適應性中國用戶的EMC特性
² 優秀的用戶友好性
u 用戶操作簡便
u 產品體積小
u 多種安裝方式
² 優秀的控制性能
u 矢量控制保證了優秀的控制性能
u 不同轉速下的轉矩特性
u 1Hz帶100%額定負載突然加載和卸載的轉矩，轉速曲線
|
項目 |
說明 |
規格 |
|
輸入電源 |
電壓 |
單 / 三相 200~240V -20%~ + 10% ; 三相 380~480V -20%~ + 10% ; |
|
頻率 |
48-62Hz; |
|
|
最大不平衡度 |
3% ; |
|
|
輸出電源 |
輸出電壓 |
三相 0~ 100%輸入電壓； |
|
輸出頻率 |
V/F : 0-400Hz ;矢量控制:0-200Hz ; |
|
|
IO板控制端子
|
輸入端子 |
6路數字量輸入端子； 2路模擬量輸入端子，均支持接收電壓或電流信號； |
|
輸出端子 |
2路數字量輸出端子，其中1路支持最高100kHz高速脈沖輸出； 2路繼電器輸出端子； 2路模擬量輸出端子，其中1路即可輸出電壓，也可輸出電流信號， 另一個僅支持電流輸出信號； |
|
|
電源端子 |
1路24V電源端子，最大輸出電流200mA ; 1路10V電源端子，最大輸出電流10mA ; |
|
|
通訊端子 |
1組通訊端子，最大波特率115200bit/s ; |
|
|
面板 |
5位8段LED顯示 |
可顯示頻率、警報，狀態等各種數據信息： |
|
指示燈 |
指示燈FWD、REV、Hz、A、RPM顯示變頻器的各種狀態； |
|
|
監視功能 |
參考值，輸出頻率，反饋值，輸出電流，直流母線電壓，輸出電壓，輸出功率， 輸入端子狀態，輸出端子狀態，模擬量輸入值，模擬量輸出值，歷史1-10次故障記錄和累計工作時間等； |
|
|
環境 |
防護等級 |
IP20; |
|
操作溫度 |
-10℃~50℃，40℃以上需降容使用； |
|
|
操作濕度 |
5%-85%(95%時不結露）； |
|
|
振動 |
≤ 75kW : 1.14g ; ≥ 90kW : 0.7g ; |
|
|
最大海拔 |
1000m , 1000m以上需降檔使用； |
|
|
電機線長度 |
屏蔽線：50米；非屏蔽線：100米； |
|
|
其他 |
直流電抗器 |
37kW及以上機型內置直流電抗器； |
|
制動單元 |
22kW及以下機型內置制動單元； |
