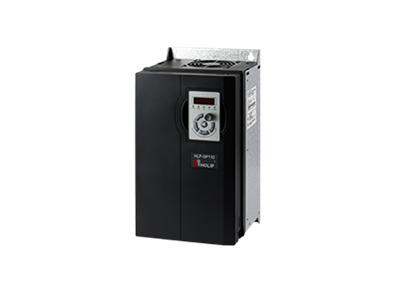

低負載專用型丨HLP-SP110
HLP-SP110系列是海利普針對風機、水泵、暖通空調等低負載應用開發的專用型產品，集成了水泵，風機應用相關工藝，更貼合于低負載市場。
² 高可靠性
u 長壽命設計
u 風扇轉速可控
u 嚴格的設計測試生產體系
² 高環境適應性
u 具有自動能量優化功能，提高能量效率，最高可達15%
u 37kW及以上機型內置直流電抗器，具有良好的諧波抑制功能
u 電路板標配符合3C3等級的涂層，保障變頻器在惡劣工況下穩定工作
u 全系列內置射頻干擾（RFI）濾波器
u 寬電壓范圍設計，適合國內電網電壓的偏低場合
u 22kW及以下機型提供IP50高防護選件
u 獨立風道設計
u 多種控制模式
² 優秀的用戶友好性
u 用戶操作簡便
u 可接收多種反饋信號，電阻 0-400Ω，電流 0-20mA和電壓 0-10V
u 產品體積小
² 優秀的控制性能
u 具有多種應用宏，包括：內置PID調節，多泵控制和風機的PFC應用
|
項目 |
說明 |
規格 |
|
輸入電源 |
電壓 |
三相 380~480V -20%~ + 10% ; |
|
頻率 |
48-62Hz; |
|
|
最大不平衡度 |
3% ; |
|
|
輸出電源 |
輸出電壓 |
三相0~ 100%輸入電壓； |
|
輸出頻率 |
V/F : 0-400Hz ;矢量控制:0-200Hz ; |
|
|
基本型IO板控制端子 |
輸入端子 |
5個數字量輸入端子； 2個模擬量輸入端子，均支持接收電壓或電流信號；其中 AI端子可通過跳線開關選擇 電流或電阻信號； |
|
輸出端子 |
2個繼電器輸出端子； 2個模擬量輸出端子，其中VO即可輸出電壓，也可輸出電流信號，AO僅支持輸出電流信號； |
|
|
電源端子 |
1個24V電源端子，最大輸出電流200mA； 1個10V電源端子，最大輸出電流10mA； |
|
|
通訊端子 |
1組通訊端子，最大波特率115200bit/s； |
|
|
擴展型IO板控制端子 |
輸入端子 |
5個數字量輸入端子 2個模擬量輸入端子，均支持接收電壓或電流信號；其中 AI端子可通過跳線開關選擇 電流或電阻信號； |
|
輸出端子 |
6個繼電器輸出端子； 2個模擬量輸出端子，其中VO即可輸出電壓，也可輸出電流信號，AO僅支持電流輸出信號； |
|
|
電源端子 |
1個24V電源端子，最大輸出電流200mA； 1個10V電源端子，最大輸出電流10mA； |
|
|
通訊端子 |
1組通訊端子，最大波特率115200bit/s； |
|
|
面板 |
5位8段LED顯示 |
可顯示頻率、警報，狀態等各種數據信息： |
|
指示燈 |
指示燈FWD、REV、Hz、A、RPM顯示變頻器的各種狀態； |
|
|
監視功能 |
參考值，輸出頻率，反饋值，輸出電流，直流母線電壓，輸出電壓，輸出功率，輸入端子狀態，輸出端子狀態，模擬量輸入值，模擬量輸出值，歷史1-10次故障記錄和累計工作時間等； |
|
|
環境 |
防護等級 |
IP20; |
|
操作溫度 |
-10℃~50℃，40℃以上需降容使用； |
|
|
操作濕度 |
5%-85%(95%時不結露）； |
|
|
振動 |
≤75KW：1.14g；90-450KW：0.7g； |
|
|
最大海拔 |
1000m , 1000m以上需降檔使用； |
|
|
電機線長度 |
屏蔽線：50米；非屏蔽線：100米； |
|
|
其他 |
直流電抗器 |
37kW及以上機型內置直流電抗器； |
